Druckluft-Kältetrockner

Effiziente Lösungen für trockene Druckluft

Druckluft-Kältetrockner: Effiziente Lösungen für trockene Druckluft

In der Industrie ist Druckluft eine der zentralen Energieträger, die in nahezu allen Bereichen zum Einsatz kommt. Sie treibt Maschinen an, transportiert Materialien und dient in der Produktion oft als unverzichtbares Medium. Unbehandelte Druckluft birgt jedoch ein großes Risiko: Feuchtigkeit. Diese entsteht durch den natürlichen Wasserdampfgehalt der Luft, der beim Verdichten konzentriert wird. Ohne eine effektive Trocknung kann die Feuchtigkeit zu Korrosion, Ausfällen und erheblichen Schäden an Anlagen und Endprodukten führen. Hier kommen Druckluft-Kältetrockner ins Spiel.


Was ist ein Druckluft-Kältetrockner?

Ein Druckluft-Kältetrockner arbeitet nach dem Prinzip der Kondensation. Die feuchte Druckluft wird durch einen Kältekreislauf geleitet und dabei abgekühlt. Durch die Abkühlung unterschreitet die Luft den Taupunkt, wodurch der in der Luft enthaltene Wasserdampf kondensiert und als Kondensat abgeschieden wird. Dieses Kondensat wird anschließend automatisch abgeleitet. Die nun trockene und kalte Druckluft wird wieder erwärmt, bevor sie in das Druckluftnetz geleitet wird. Dieser Erwärmungsprozess verhindert die Bildung von Kondensat außerhalb des Trockners.

Wie funktionieren Druckluft-Kältetrockner?


Der Grundgedanke hinter Druckluft-Kältetrocknern ist einfach: Sie kühlen die Druckluft ab, um den in ihr enthaltenen Wasserdampf zu kondensieren und abzuscheiden. Der Prozess lässt sich in mehrere Schritte unterteilen:


  1.

  1. Vorkühlung der Druckluft: Die heiße und feuchte Druckluft strömt in den Trockner, wo sie zunächst durch einen Wärmetauscher mit der bereits getrockneten Luft vorgekühlt wird. Dies spart Energie.
  2. Kühlung auf Taupunkt: Ein Kältemittelkompressor senkt die Temperatur der Luft auf den sogenannten Taupunkt, in der Regel auf +3 bis +10 °C. Der Wasserdampf kondensiert und wird als Kondensat abgeschieden.
  3. Abscheidung von Kondensat: Das Kondensat wird mithilfe eines Abscheiders aus dem System entfernt. Moderne Trockner verwenden hocheffiziente Wasserabscheider und automatische Kondensatableiter.
  4. Erwärmung der getrockneten Luft: Die kalte, trockene Luft wird wieder auf Umgebungstemperatur gebracht, bevor sie das System verlässt. Dadurch wird Kondensation in den Leitungen vermieden.
Funktion Beschreibung
Vorkühlung der Druckluft Die Druckluft wird vorgekühlt, um Energie zu sparen und die Effizienz zu steigern.
Kühlung auf Taupunkt Abkühlung der Druckluft auf +3 bis +10 °C, um den Wasserdampf zu kondensieren.
Kondensatableitung Entfernt das abgeschiedene Kondensat effizient aus dem System.
Erwärmung der Luft Erwärmt die getrocknete Luft auf Umgebungstemperatur, um Kondensation zu verhindern.
Automatische Steuerung Passt den Betrieb an variable Bedingungen an, um Energie zu sparen.
Effiziente Wärmetauscher Minimiert Druckverluste und maximiert die Energieeffizienz.
Einsatz von Kältemitteln Nutzt nachhaltige Kältemittel mit niedrigem Treibhauspotenzial.

Die Rolle der Filtration in der Druckluftaufbereitung

Neben der Feuchtigkeit stellen auch Partikel, Öl und andere Verunreinigungen eine Gefahr für Druckluftsysteme und die Endprodukte dar. Hier kommt die Filtration ins Spiel, die in Kombination mit Kältetrocknern eine entscheidende Rolle bei der Druckluftaufbereitung spielt.


Warum ist Filtration wichtig?

  • Entfernung von Feststoffen: Staub, Rost und andere Partikel können Rohrleitungen und Anlagen beschädigen sowie die Produktqualität beeinträchtigen.
  • Öl- und Aerosolabscheidung: In ölgeschmierten Kompressoren können Ölpartikel in die Druckluft gelangen. Hochwertige Filter entfernen diese Verunreinigungen und verhindern eine Kontamination der Produktionsprozesse.
  • Schutz nachgelagerter Systeme: Saubere Druckluft reduziert den Verschleiß an Maschinen und Anlagen und verlängert deren Lebensdauer.

Arten von Druckluftfiltern


1.  Partikelfilter: Entfernen feste Verunreinigungen wie Staub und Rost.

2. Koaleszenzfilter: Entfernen Öl- und Wassertröpfchen sowie feinste Aerosole aus der Druckluft.

3. Aktivkohlefilter: Absorbieren Gerüche und Dämpfe, die in sensiblen Anwendungen wie der Lebensmittel- und Pharmaindustrie unerwünscht sind.

4. Sterilfilter: Speziell für Anwendungen in der Medizin- und Lebensmittelindustrie, um Bakterien und Mikroorganismen zu entfernen.


Integration von Filtration und Kältetrocknern

Ein effizientes Druckluftaufbereitungssystem kombiniert Filtration und Kältetrocknung, um höchste Luftqualität zu gewährleisten. Die typischen Schritte sind:

1. Vorgeschaltete Partikelfilter: Diese schützen den Kältetrockner vor groben Verunreinigungen und erhöhen dessen Effizienz.

2. Kältetrockner: Entfernen Feuchtigkeit und bereiten die Luft weiter auf.

3. Nachgeschaltete Filter: Koaleszenz- und Aktivkohlefilter entfernen restliche Verunreinigungen und sorgen für eine saubere Druckluft, die für den jeweiligen Prozess geeignet ist.


Vorteile moderner Filtersysteme

- Energieeinsparung: Optimierte Filterelemente minimieren den Druckverlust und reduzieren so den Energieverbrauch.

- Hohe Filtrationsgenauigkeit: Moderne Filterelemente entfernen selbst kleinste Partikel und Aerosole zuverlässig.

- Längere Standzeiten: Hochwertige Filtermaterialien sorgen für eine lange Lebensdauer und reduzieren Wartungsintervalle.

Die Vorteile von Druckluft-Kältetrocknern


1. Schutz vor Feuchtigkeitsschäden:

Feuchte Druckluft kann erhebliche Probleme verursachen:

- Korrosion in Rohrleitungen und Anlagenteilen
- Verstopfungen durch ausfallende Wassertröpfchen
- Verminderte Effizienz oder Ausfall von pneumatischen Werkzeugen
- Negative Auswirkungen auf die Produktqualität

Durch die Trocknung der Luft werden diese Risiken eliminiert.


2. Energieeffizienz

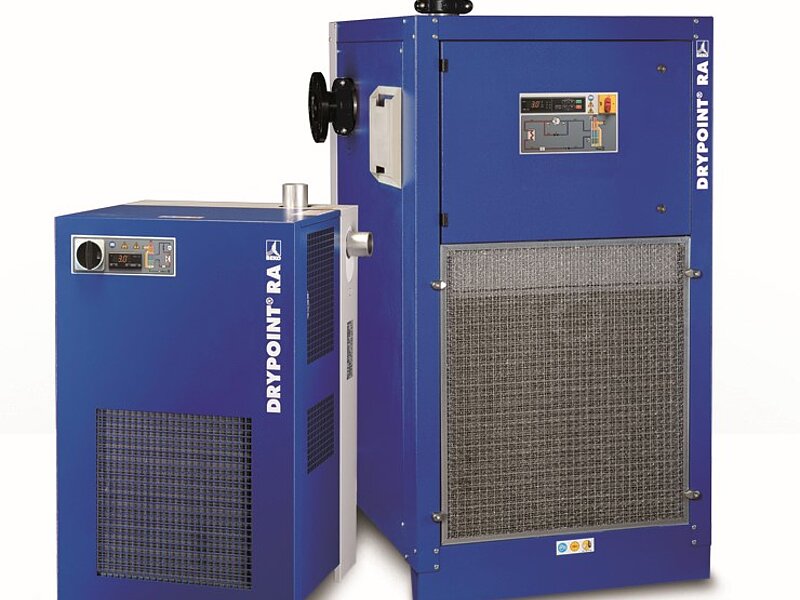

Moderne Druckluft-Kältetrockner wie der DRYPOINT RA III setzen auf energieeffiziente Technologien. Optimierte Kältemittelkompressoren und intelligente Steuerungssysteme sorgen dafür, dass der Energieverbrauch minimal bleibt. Dies senkt die Betriebskosten und schont die Umwelt.


3. Langlebigkeit der Anlagen

Trockene Druckluft schützt nicht nur Rohrleitungen, sondern auch Maschinen und Werkzeuge, die mit Druckluft betrieben werden. Dies verlängert deren Lebensdauer und reduziert den Wartungsaufwand.


4. Umweltfreundlichkeit

Der Einsatz umweltfreundlicher Kältemittel mit niedrigem Treibhauspotenzial (GWP) macht moderne Trockner zu einer nachhaltigen Wahl. Sie tragen dazu bei, die Umweltbelastung zu minimieren, ohne Kompromisse bei der Leistung einzugehen.



Nachhaltigkeit in der Druckluftaufbereitung


Nachhaltigkeit spielt eine immer größere Rolle in der Industrie. Druckluft-Kältetrockner können erheblich zur Reduzierung des ökologischen Fußabdrucks eines Unternehmens beitragen:

- Reduzierter Energieverbrauch:

Energieeffiziente Systeme wie der DRYPOINT RA III verbrauchen weniger Strom und senken somit die CO2-Emissionen.


- Längere Lebensdauer von Anlagen:

Weniger Feuchtigkeit bedeutet weniger Verschleiß und eine längere Lebensdauer der Anlagen, was Ressourcen spart.


- Einsatz nachhaltiger Kältemittel:

Der Umstieg auf Kältemittel mit niedrigem GWP reduziert die Umweltbelastung langfristig.

Anwendungsbereiche


Kältetrockner finden in einer Vielzahl von Anwendungen Verwendung, in denen trockene Druckluft benötigt wird, z.B.:


  • Lackierereien: Für eine einwandfreie Lackierqualität ist trockene Druckluft unerlässlich.
  • Verpackungsindustrie: In Verpackungsmaschinen werden oft pneumatische Antriebe eingesetzt, die trockene Luft benötigen.
  • Lebensmittel- und Getränkeindustrie: Hier sind höchste Hygienestandards erforderlich, die durch trockene Druckluft unterstützt werden.
  • Pharmazeutische Industrie: Auch in der Pharmaindustrie ist trockene und saubere Druckluft für die Produktion von Medikamenten unerlässlich.
  • Allgemeine Fertigung: In vielen Fertigungsbetrieben werden Druckluftwerkzeuge und -anlagen eingesetzt, die trockene Luft benötigen.

Die Auswahl des richtigen Kältetrockners


Bei der Auswahl eines Kältetrockners sollten folgende Faktoren berücksichtigt werden:

- Volumenstrom der Druckluft:
Der Trockner muss für den jeweiligen Volumenstrom der Druckluft ausgelegt sein.

- Eintrittstemperatur der Druckluft:
Die Eintrittstemperatur beeinflusst die Leistung des Trockners.

- Umgebungstemperatur:
Auch die Umgebungstemperatur hat Einfluss auf die Effizienz des Kältetrockners.

- Gewünschter Drucktaupunkt:
Der Drucktaupunkt gibt an, bis zu welcher Temperatur die Luft abgekühlt wird, bevor Kondensation eintritt. Je niedriger der Drucktaupunkt, desto trockener die Luft.

- Energieeffizienz: Achten Sie auf energieeffiziente Modelle mit geringem Stromverbrauch.

Wartungstipps:


- Regelmäßige Inspektionen:
Überprüfen Sie den Zustand des Wärmetauschers und der Abscheider.

- Kondensatableitung:
Sicherstellen, dass die Kondensatableiter einwandfrei funktionieren.

- Filterwechsel:
Tauschen Sie Luft- und Partikelfilter rechtzeitig aus, um die Effizienz des Systems zu erhalten.

- Reinigung:
Entfernen Sie Staub und Verschmutzungen aus den Systemkomponenten.

Warum Kältetrockner von Druckluft Knopp?


Die Wahl des richtigen Partners für Druckluft-Kältetrockner ist entscheidend, um maximale Leistung und Zuverlässigkeit zu gewährleisten. Druckluft Knopp zeichnet sich durch langjährige Erfahrung und einen kompromisslosen Qualitätsanspruch aus. Hier sind einige Gründe, warum Sie sich für Druckluft Knopp entscheiden sollten:


1. Umfangreiche Expertise

Mit jahrzehntelanger Erfahrung in der Drucklufttechnik bietet Druckluft Knopp eine tiefgehende Beratung und Lösungen, die genau auf Ihre Bedürfnisse zugeschnitten sind. Die Experten verstehen die Herausforderungen verschiedener Branchen und liefern Maßanfertigungen für Ihre Druckluftsysteme.


2. Hochwertige Produkte

Druckluft Knopp setzt auf Premium-Produkte, die den neuesten technologischen Standards entsprechen. Die angebotenen Kältetrockner sind effizient, robust und für den langfristigen Einsatz ausgelegt. Besonders hervorzuheben ist die Auswahl an energieeffizienten Modellen, die Betriebskosten senken und die Umwelt schonen.


3. Exzellenter Service

Neben hochwertigen Produkten bietet Druckluft Knopp einen umfassenden Service:

    - Beratung: Individuelle Bedarfsanalyse und Lösungsfindung
    - Installation: Fachgerechte Montage und Inbetriebnahme
    - Wartung: Regelmäßige Überprüfung und Wartung für maximale
                       Zuverlässigkeit
    - Notfallservice: Schnelle Hilfe bei unvorhergesehenen Problemen


4. Nachhaltige Lösungen

Druckluft Knopp legt großen Wert auf Umweltfreundlichkeit. Die angebotenen Kältetrockner sind mit innovativen Technologien ausgestattet, die den Energieverbrauch minimieren und nachhaltige Kältemittel nutzen.


5. Kundennähe

Das Unternehmen setzt auf eine partnerschaftliche Zusammenarbeit und steht seinen Kunden von der Planung bis zur Wartung zur Seite. Durch persönlichen Kontakt und schnelle Reaktionszeiten wird eine optimale Betreuung gewährleistet

Fazit


Druckluft-Kältetrockner sind eine unverzichtbare Komponente für eine effiziente und zuverlässige Druckluftversorgung. Sie schützen Anlagen und Werkzeuge vor Schäden durch Feuchtigkeit, verbessern die Produktqualität und tragen zu einem reibungslosen Produktionsablauf bei. Bei der Auswahl des richtigen Trockners und des passenden Kondensatmanagements sollten die individuellen Anforderungen der jeweiligen Anwendung berücksichtigt werden.
Mit einer durchdachten Auswahl und regelmäßiger Wartung können Unternehmen nicht nur ihre Betriebskosten senken, sondern auch ihren Beitrag zum Umweltschutz leisten.


FAQ: Häufig gestellte Fragen zu Druckluft-Kältetrocknern
1. Warum ist die Trocknung von Druckluft wichtig?
Die Trocknung von Druckluft verhindert Feuchtigkeitsschäden wie Korrosion, Verstopfungen und eine beeinträchtigte Produktqualität. Zudem verlängert sie die Lebensdauer von Anlagen und Werkzeugen.
2. Welche Temperatur erreicht die Druckluft im Kältetrockner?
Die Druckluft wird im Kältetrockner typischerweise auf eine Temperatur zwischen +3 und +10 °C abgekühlt, um Wasserdampf zu kondensieren.
3. Wie oft sollte ein Kältetrockner gewartet werden?
Die Wartung hängt von den Betriebsbedingungen ab, sollte jedoch mindestens einmal jährlich durchgeführt werden. Filter und Kondensatableiter sollten regelmäßig überprüft und bei Bedarf ausgetauscht werden.
4. Sind Kältetrockner energieeffizient?
Ja, moderne Kältetrockner sind energieeffizient und verwenden optimierte Komponenten wie Wärmetauscher und Kältemittelkompressoren. Modelle wie der DRYPOINT RA III passen sich intelligent an die Betriebsbedingungen an, um Energie zu sparen.
5. Welche Branchen profitieren von Kältetrocknern?
Kältetrockner werden in zahlreichen Branchen eingesetzt, darunter Lebensmittel- und Getränkeindustrie, Pharmaindustrie, Automobilproduktion und Glasherstellung.
6. Kann ich einen Kältetrockner selbst installieren?
Die Installation sollte von einem Fachmann durchgeführt werden, um eine korrekte Inbetriebnahme und optimale Funktionalität zu gewährleisten.
